Yüzey Monte ve İç Mıknatıslar: BLDC/PMSM Motor Tasarım Seçimlerini Anlamak

Fırçasız DC veya kalıcı mıknatıslı senkron motorlar tasarlanırken, mühendislerin karşılaştığı en temel kararlardan biri, yüzey monte mıknatıs (SPM) ve iç kalıcı mıknatıs (IPM) konfigürasyonları arasında seçim yapmaktır. Her tasarım, farklı uygulamalar ve performans gereksinimleri için uygun olan belirgin avantajlar sunar.

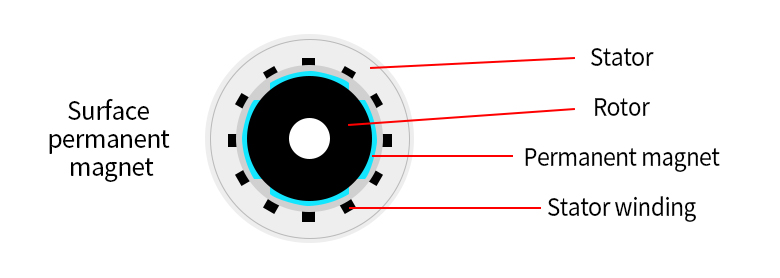

Yüzey monte mıknatıs tasarımları, genellikle yapıştırıcılar veya tutucu kılıflarla sabitlenen, rotorun dış yüzeyine yerleştirilmiş mıknatısları içerir. Bu konfigürasyon, daha basit üretim süreçleri ve daha düşük üretim maliyetleri dahil olmak üzere birkaç önemli avantaj sunar. SPM tasarımlarındaki manyetik alan dağılımı daha sinüzoidaldir, bu da daha pürüzsüz çalışma ve azaltılmış dişlenme torku ile sonuçlanır. Bu özellikler, SPM motorlarını gürültünün en aza indirilmesinin çok önemli olduğu HVAC sistemleri, tıbbi ekipmanlar ve hassas enstrümanlar gibi uygulamalar için özellikle uygun kılar.

SPM tasarımlarının nispeten basitliği, güvenilirliklerine de katkıda bulunur. Daha az mekanik bileşen ve basit yapı sayesinde, bu motorlar sürekli çalışma senaryolarında genellikle mükemmel uzun vadeli performans sergiler. Ancak, açıkta kalan mıknatıs yerleşimi, merkezkaç kuvvetlerinin ek mekanik tutma çözümleri gerektirebileceği yüksek hızlı uygulamalarda zorluklar yaratır.

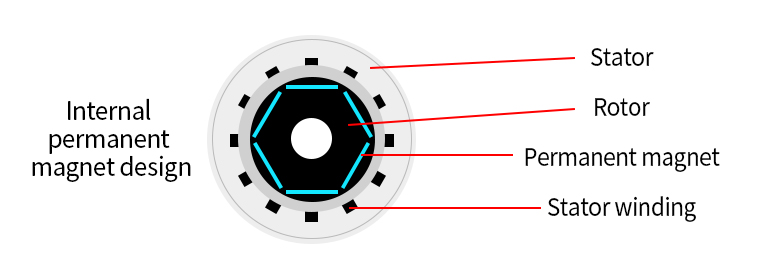

İç kalıcı mıknatıs tasarımları, mıknatısların genellikle yuvalar veya boşluklar içinde olmak üzere rotor yapısının içine gömülü olduğu bir düzeni içerir. Bu yerleşim, IPM tasarımlarını talepkar uygulamalarda giderek daha popüler hale getiren birçok önemli avantaj sağlar. Gömülü mıknatıs yerleşimi, mıknatıs ayrılması endişesi olmadan çok daha yüksek çalışma hızlarına izin veren doğal bir mekanik güvenlik sağlar. Mıknatıslar arasındaki rotor demiri, manyetik alanı şekillendirmeye yardımcı olurken yapısal bütünlüğe de katkıda bulunur.

IPM tasarımlarının belki de en önemli avantajı, manyetik performans özelliklerinde yatar. Bu motorlar, manyetik torka ek olarak relüktans torku sergilerler, bu da daha yüksek genel tork yoğunluğu ve daha geniş bir hız aralığında gelişmiş verimlilik ile sonuçlanır. Bu kombinasyon, IPM motorlarını yüksek güç yoğunluğu ve değişken hızlı çalışma gerektiren elektrikli araçlar, endüstriyel sürücüler ve havacılık sistemleri gibi uygulamalarda özellikle değerli kılar.

SPM ve IPM tasarımları arasındaki seçim, nihayetinde spesifik uygulama gereksinimlerine bağlıdır. SPM tasarımları, sabit hızlı veya dar hız aralıklı uygulamalarda, basitlik ve pürüzsüz çalışmanın öncelikli olduğu durumlarda genellikle daha düşük maliyetlerle daha iyi performans sunar. Öngörülebilir manyetik özellikleri ve üretim kolaylığı, onları tüketici ve ticari uygulamalarda seri üretim için mükemmel seçimler haline getirir.

IPM tasarımları, genellikle üretimi daha karmaşık olsa da, geniş hız aralıkları, yüksek güç yoğunluğu ve zorlu koşullar altında sağlam çalışma gerektiren uygulamalarda üstün performans sağlar. Relüktans torkundan yararlanma yeteneği, IPM motorlarının çeşitli çalışma noktalarında yüksek verimliliği korumasını sağlar, bu da onları tahrik uygulamaları ve diğer değişken hızlı senaryolar için ideal kılar.

Her iki teknolojideki son gelişmeler, bu tasarımlar arasındaki geleneksel sınırları belirsizleştirmeye devam etmektedir. İyileştirilmiş üretim teknikleri maliyet farkını azaltmış, yeni manyetik malzemeler ve termal yönetim yaklaşımları ise performans özelliklerini geliştirmiştir. Modern simülasyon araçları, her konfigürasyonun faydalarını en üst düzeye çıkaran daha optimize edilmiş tasarımlara olanak tanır.

Bu temel tasarım farklılıklarını anlamak, spesifik uygulamalar için doğru motor teknolojisini seçmek açısından çok önemlidir. İster SPM tasarımlarıyla maliyet etkinliği ve basitliği önceliklendirmek, ister IPM konfigürasyonlarıyla maksimum performans ve verimlilik peşinde koşmak olsun, her iki yaklaşım da endüstriler arasında yeni uygulamalar bularak evrim geçirmeye devam etmektedir. Motor teknolojisi ilerledikçe, bu tasarımlar arasındaki ayrım giderek daha nüanslı hale gelmekte ve mühendislere motor özelliklerini kesin uygulama gereksinimlerine göre uyarlamak için daha fazla fırsat sunmaktadır.
